Waterdichte Kabelverbinder LCB IP68 - 3-Polig - 0,5-1mm² - Kabeldiameter 4-8mm - 9A 450V - Zwart - Geschikt voor 2- en 3-Adrige Kabels

LCB waterdichte kabelverbinder IP68 3-polig voor LED buitenverlichting

De LCB waterdichte kabelverbinder IP68 is een compacte oplossing voor het verbinden van elektrische kabels in vochtige omgevingen en bij buitenverlichting. Dankzij de 3-polige aansluiting kunnen zowel geschikte 2-aderige als 3-aderige kabels met elkaar worden verbonden. De connector is ontworpen voor aders met een doorsnede van 0,5 tot 1 mm² en kabels met een buitenmanteldiameter van 4 tot 8 mm.

Met deze waterdichte kabelconnector maakt u een afgeschermde verbinding tussen twee kabeluiteinden. Dit is bijzonder praktisch bij het aansluiten van LED schijnwerpers, tuinverlichting, gevelverlichting en andere elektrische buiteninstallaties waarbij de kabelverbinding tegen vocht moet worden beschermd.

De IP68-classificatie die voor deze uitvoering wordt opgegeven, duidt op een hoge bescherming tegen stof en water. Om deze bescherming te realiseren, moeten de kabels de juiste buitendiameter hebben en moeten de afdichtingen en wartels correct worden gemonteerd.

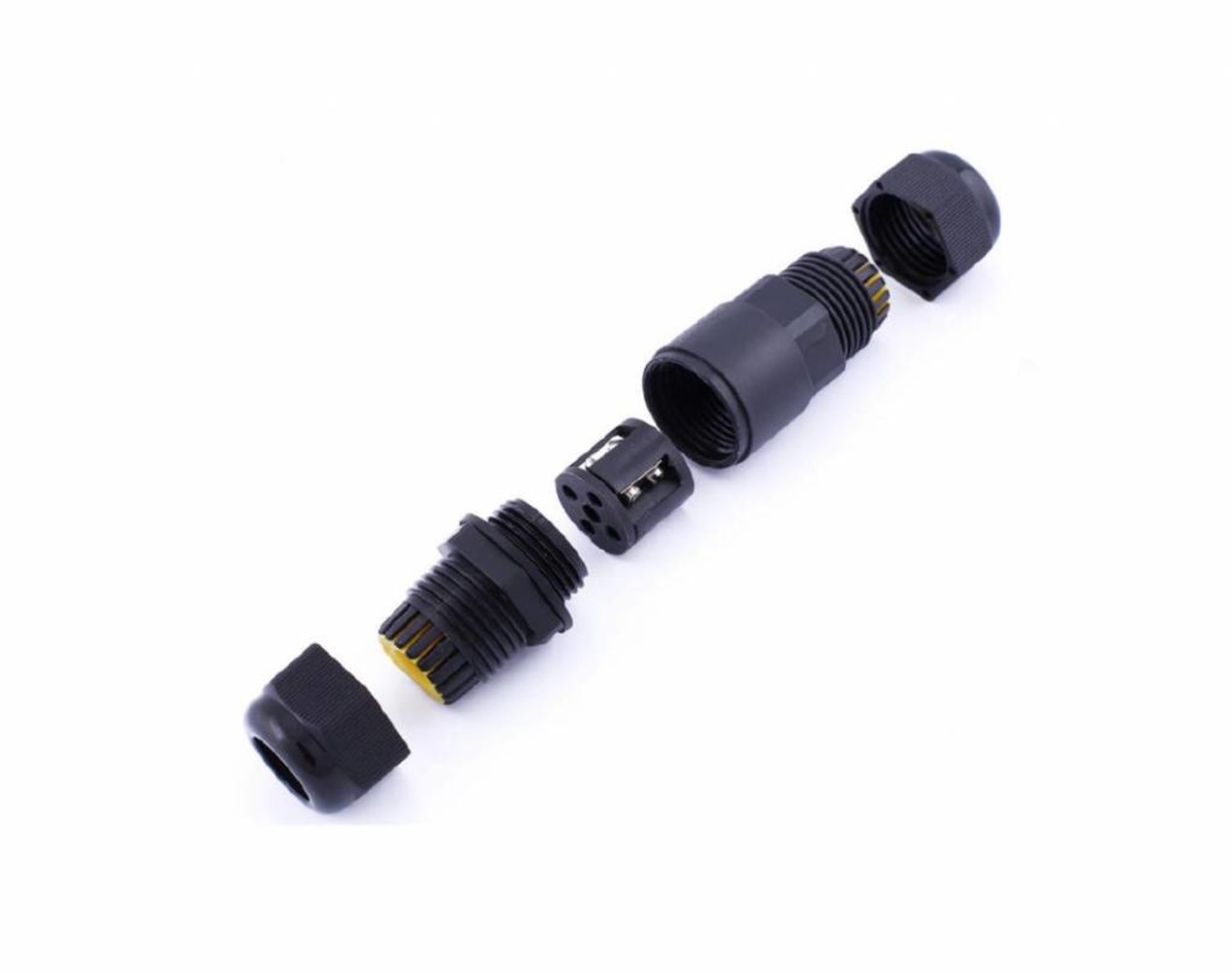

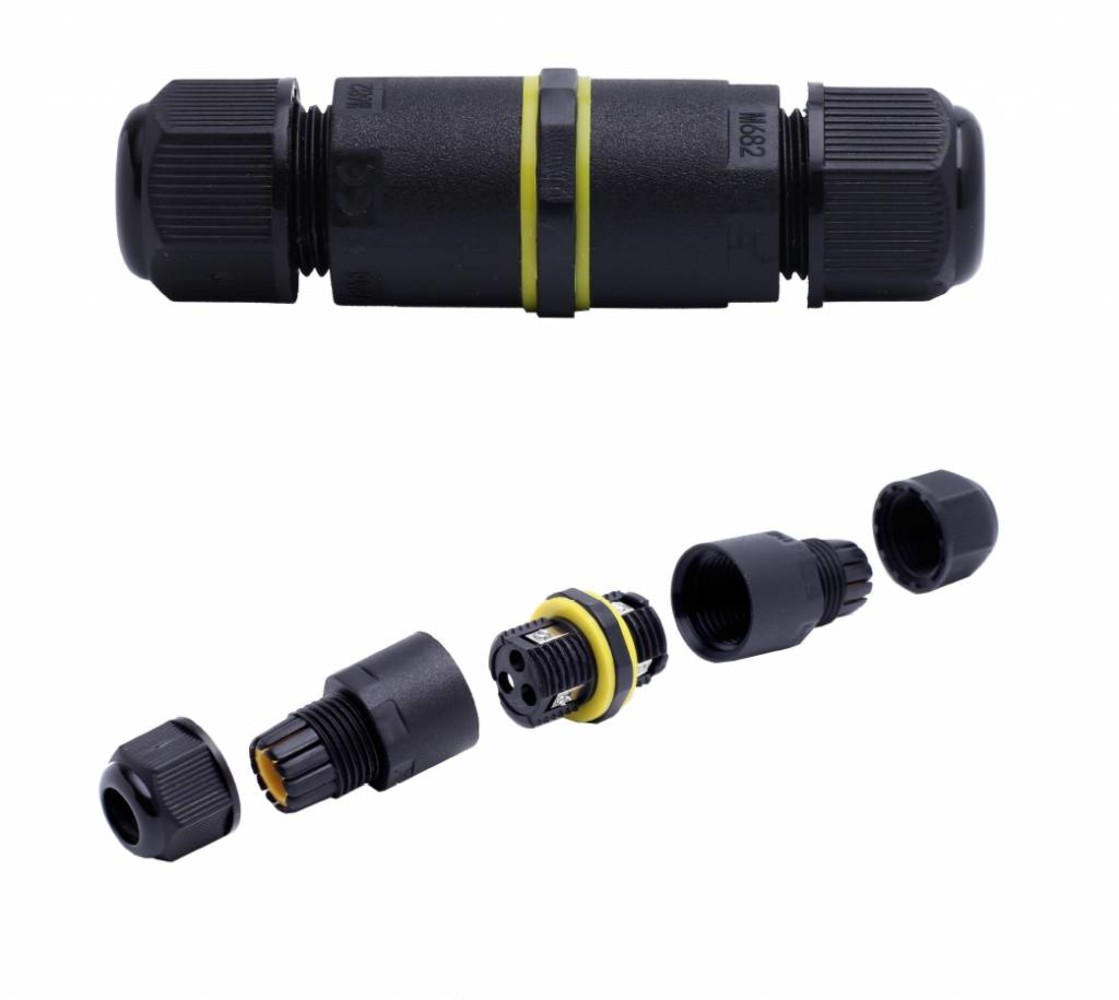

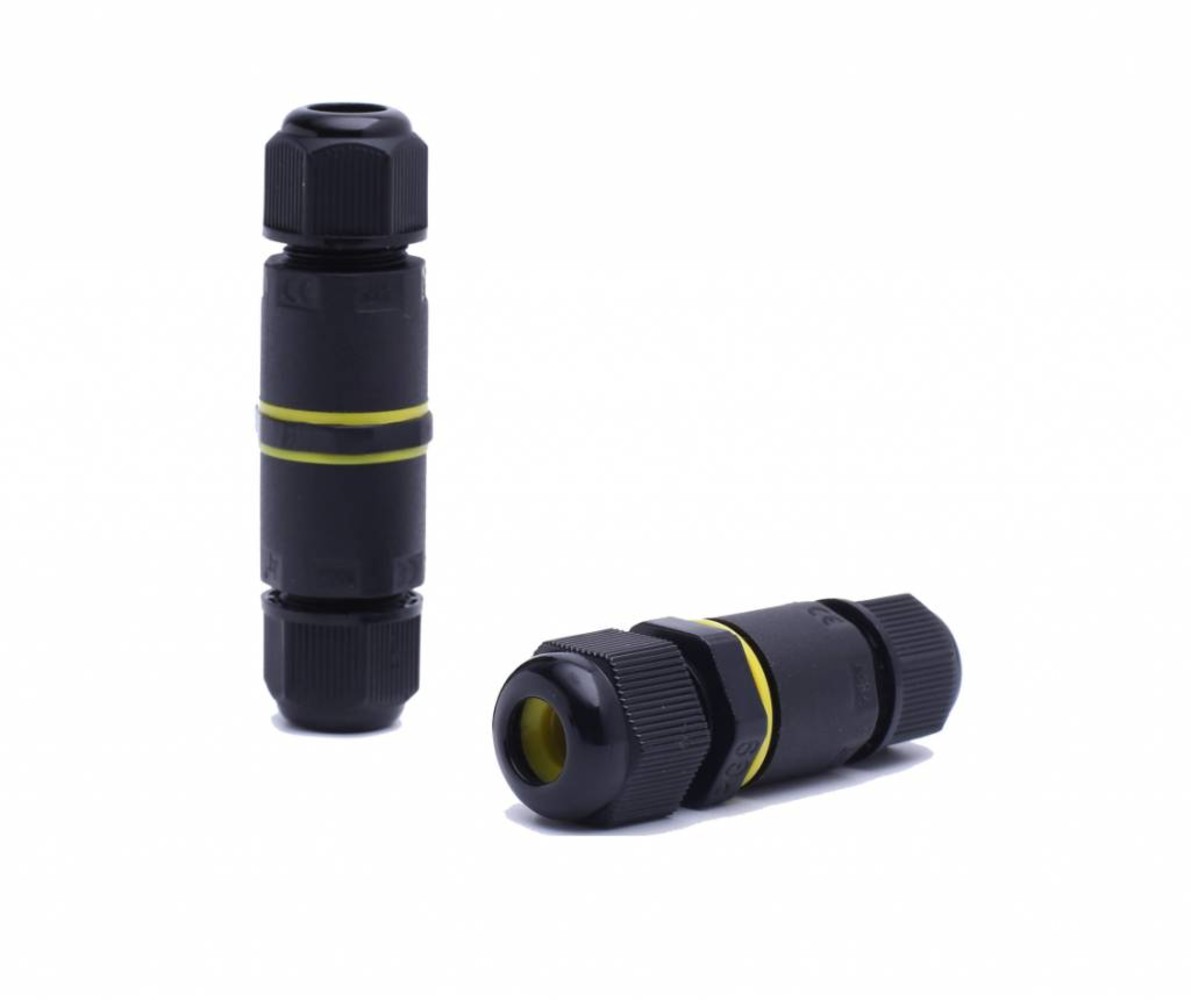

De LCB kabelverbinder heeft een cilindervormige, zwarte behuizing met wartels aan beide uiteinden. Hierdoor kunnen de aangesloten kabels worden ingevoerd en vastgezet zonder dat een grote traditionele lasdoos nodig is.

Volgens de productgegevens is de connector geschikt voor een maximale elektrische belasting van 9 ampère bij een opgegeven spanningswaarde van 450 volt. De werkelijke geschiktheid voor een installatie hangt ook af van de gebruikte kabel, de beveiliging en de toepasselijke installatievoorschriften.

Bij Ledlichtdiscounter.nl bieden wij deze LCB kabelverbinder aan voor particulieren, zakelijke gebruikers en installateurs die een compacte kabelverbinding zoeken voor LED verlichting en andere geschikte elektrische toepassingen.

IP68-bescherming voor elektrische kabelverbindingen in vochtige omgevingen

Een betrouwbare kabelverbinding is belangrijk bij het installeren van buitenverlichting. Wanneer vocht de elektrische contacten bereikt, kunnen corrosie, storingen en onveilige situaties ontstaan. Daarom moet een kabelverbinding die aan regen of andere vochtbelasting wordt blootgesteld, voldoende worden beschermd.

De LCB kabelverbinder is ontworpen met een afgesloten behuizing en wartels die de kabelinvoer afdichten. De opgegeven beschermingsgraad is IP68. Het eerste cijfer, 6, betekent dat een correct gemonteerd product stofdicht is. Het tweede cijfer, 8, heeft betrekking op bescherming tegen onderdompeling in water onder gespecificeerde omstandigheden.

Bij IP68 zijn de exacte onderdompelingsdiepte en tijdsduur afhankelijk van de productspecifieke testvoorwaarden. Voor deze LCB uitvoering zijn die voorwaarden niet afzonderlijk vastgelegd in een beschikbare officiële datasheet. Daarom adviseren wij de connector niet zonder aanvullende bevestiging te gebruiken voor permanente onderwaterinstallaties.

Voor tuinverlichting, gevelverlichting en LED schijnwerpers is een waterbestendige kabelverbinding een belangrijk onderdeel van de installatie. De connector kan worden toegepast op plaatsen waar vochtbescherming nodig is, mits de montageomstandigheden en elektrische aansluiting daarvoor geschikt zijn.

Een belangrijk aandachtspunt is de kabeldiameter. Deze LCB connector is bedoeld voor kabels met een buitendiameter van 4 tot 8 mm. De afdichting moet voldoende aansluiten op de buitenmantel om te voorkomen dat vocht langs de kabel naar binnen kan dringen.

De aders zelf mogen volgens de productgegevens een doorsnede hebben van 0,5 tot 1 mm². Dit is een andere maat dan de buitendiameter van de kabel. De aderdoorsnede bepaalt mede de elektrische belastbaarheid, terwijl de buitendiameter belangrijk is voor de passing in de wartel.

De 3-polige uitvoering kan worden gebruikt om maximaal drie afzonderlijke geleiders door te verbinden. Daardoor is deze kabelmof geschikt voor bepaalde 2-aderige en 3-aderige aansluitkabels.

Bij een 3-aderige aansluiting kunnen de drie contactposities bijvoorbeeld worden gebruikt voor fase, nul en beschermingsleiding, mits de connector daarvoor correct is ingericht en aangesloten. De beschermingsleiding mag nooit worden onderbroken wanneer deze voor de installatie noodzakelijk is.

De zwarte cilindervormige behuizing is relatief compact. Daardoor kan de connector op plaatsen worden toegepast waar een grotere aansluitdoos minder praktisch is, zolang er voldoende ruimte blijft voor de kabelinvoer en correcte montage.

Volgens de webshop is de connector voorzien van een CE-aanduiding en wordt RoHS-conformiteit vermeld. Een afzonderlijke conformiteitsverklaring of onafhankelijk testrapport is voor deze exacte uitvoering niet beschikbaar gesteld.

De opgegeven maximale elektrische waarden zijn 9A en 450V. Dit zijn technische grenswaarden van de connector en geen reden om automatisch iedere kabeldoorsnede met deze stroom te belasten. De toelaatbare stroom hangt tevens af van de kabelspecificaties, aanlegwijze en beveiliging.

Dankzij de afgesloten constructie is de LCB IP68 kabelverbinder een praktische keuze voor installaties waarin een nette, compacte en tegen vocht beschermde verbinding gewenst is.

Geschikt voor LED schijnwerpers, tuinverlichting en het verlengen van kabels

De LCB waterdichte kabelconnector wordt veel toegepast bij het aansluiten van LED buitenverlichting. Vooral bij LED schijnwerpers, tuinspots en gevelarmaturen kan de aansluitkabel te kort zijn om rechtstreeks het gewenste aansluitpunt te bereiken.

Met een geschikte kabelverbinder kunnen twee kabeluiteinden binnen een beschermende behuizing met elkaar worden verbonden. Hierdoor hoeft de elektrische verbinding niet als een open lasklem of onbeschermde kroonsteen in de buitenlucht te worden achtergelaten.

Ook bij het vervangen van bestaande buitenarmaturen is een compacte kabelconnector praktisch. Wanneer de aansluitkabel van het nieuwe armatuur moet worden verbonden met een geschikte bestaande kabel, kan de LCB kabelverbinder hiervoor een passende oplossing zijn.

De connector is voorzien van drie aansluitposities en is bedoeld voor het verbinden van twee kabeluiteinden. Het is geen T-verdeler waarmee drie afzonderlijke kabels tegelijkertijd kunnen worden aangesloten.

Wilt u vanaf één voedingskabel twee afzonderlijke armaturen voeden, dan is een daarvoor geschikte T-kabelverbinder of verdeeldoos nodig.

De kabelverbinder is bedoeld voor aders met een doorsnede van 0,5 tot 1 mm². Controleer daarom vooraf de specificaties van zowel de voedingskabel als de aansluitkabel van het armatuur.

Ook de buitenmanteldiameter moet passen. Voor deze uitvoering wordt een bereik van 4 tot 8 mm opgegeven. Een te dunne kabel kan onvoldoende afdichten, terwijl een te dikke kabel niet correct door de wartel past.

De interne aansluiting gebeurt via een aansluitblok met kleine schroefklemmen. Voor montage is daarom passend gereedschap nodig. De connector is niet uitgevoerd als een gereedschapsloze Easy Connect-kabelkoppeling.

Voor de installatie moet de elektrische voeding volledig worden uitgeschakeld en moet worden gecontroleerd dat de kabel spanningsloos is.

Vervolgens worden de wartelonderdelen over de kabeluiteinden geschoven. De kabelmantel en de afzonderlijke aders moeten worden voorbereid volgens de montagevoorschriften en de eigenschappen van het aansluitblok.

De aders worden daarna in de overeenkomstige aansluitposities bevestigd. Hierbij moeten de geleiders correct worden geïdentificeerd en aangesloten. Bij een kabel met beschermingsleiding moet de aardverbinding correct worden doorverbonden.

Na het aansluiten moet worden gecontroleerd of de aders stevig vastzitten en of er geen blanke geleiders buiten de aansluitklemmen uitsteken. Vervolgens wordt de behuizing gesloten en worden de wartels aangedraaid zodat de kabelmantels passend worden afgedicht.

Het is belangrijk dat de kabels niet uitsluitend aan de elektrische contacten trekken. Een correcte kabelinvoer en trekontlasting helpen om de verbinding mechanisch te beschermen.

De aansluiting moet spanningsloos worden gecontroleerd voordat de installatie opnieuw in gebruik wordt genomen. Bij installaties op 230V adviseren wij de werkzaamheden te laten uitvoeren of controleren door een vakbekwame installateur.

Deze waterdichte kabelverbinder is geen transformator, LED driver of spanningsomvormer. De connector verbindt uitsluitend elektrische geleiders en verandert de voedingsspanning niet.

Daardoor kan hij in daarvoor geschikte elektrische systemen worden gebruikt, mits de spanning, stroom, kabeldoorsnede en overige installatievoorwaarden binnen de toegestane grenzen vallen.

De connector kan bijvoorbeeld worden toegepast bij LED schijnwerpers die rechtstreeks op netspanning werken. Voor laagspanningsverlichting blijft een geschikte afzonderlijke LED voeding noodzakelijk wanneer het armatuur die vereist.

Ook de locatie van de verbinding is belangrijk. Hoewel IP68 als beschermingsgraad wordt opgegeven, zijn de exacte voorwaarden voor onderdompeling en ondergrondse toepassing niet bevestigd. Voor permanente plaatsing onder water of directe ingraving adviseren wij uitsluitend verbindingsproducten te gebruiken waarvan deze toepassingen expliciet door de fabrikant zijn toegestaan.

De webshop vermeldt een omgevingstemperatuurbereik van -20°C tot +40°C. Omdat dit niet afzonderlijk in een officiële datasheet is bevestigd, adviseren wij bij installaties met bijzondere temperatuureisen de productspecificaties eerst te laten controleren.

Met de LCB waterdichte kabelverbinder bieden wij een compacte oplossing voor het aansluiten en verlengen van geschikte kabels bij binnen- en buitenverlichting. Voor een betrouwbare verbinding blijven de juiste kabelmaat, elektrische belasting en zorgvuldige montage bepalend.

Veelgestelde vragen over de LCB waterdichte kabelverbinder IP68

Voor welke kabeldiameter is deze waterdichte kabelverbinder geschikt?

De LCB connector is geschikt voor kabels met een buitendiameter van 4 tot 8 mm. De afzonderlijke aders mogen een doorsnede van 0,5 tot 1 mm² hebben. Deze maten hebben verschillende functies: de buitendiameter bepaalt of de kabel goed in de afdichting past, terwijl de aderdoorsnede belangrijk is voor de elektrische aansluiting. Controleer beide waarden voordat u bestelt.

Kan ik deze kabelverbinder gebruiken voor een 3-aderige stroomkabel?

Ja, de connector beschikt over drie aansluitposities en is geschikt voor bepaalde 3-aderige kabels binnen het opgegeven maatbereik. Bij een geschikte installatie kunnen fase, nul en beschermingsleiding afzonderlijk worden doorverbonden. Controleer altijd de aanduidingen van het aansluitblok en zorg dat iedere geleider op de juiste aansluiting wordt bevestigd.

Is de LCB IP68 kabelconnector geschikt voor LED buitenverlichting?

Ja, de kabelverbinder wordt aangeboden voor buitenverlichting en is geschikt voor het realiseren van een afgeschermde verbinding bij bijvoorbeeld LED schijnwerpers, tuinlampen en gevelverlichting. De opgegeven IP68-bescherming is afhankelijk van een correcte montage en passend kabelmateriaal. Voor permanente onderdompeling of ingraving moet de specifieke geschiktheid aanvullend worden bevestigd.

Kan ik met deze kabelconnector drie afzonderlijke kabels verbinden?

Nee, deze rechte kabelverbinder is bedoeld voor het verbinden van twee kabeluiteinden met maximaal drie geleiders per kabel. Driepolig verwijst naar het aantal elektrische aansluitposities en niet naar het aantal kabelingangen. Voor het aftakken van één kabel naar twee andere kabels heeft u een geschikte T-kabelverbinder of aansluitdoos nodig.

Hoe monteer ik deze waterdichte kabelverbinder?

Schakel de elektrische voeding uit en controleer of de kabel spanningsloos is. Voer beide kabeluiteinden door de wartels, bereid de aders correct voor en verbind de overeenkomstige geleiders in het interne aansluitblok. Controleer de aansluitingen voordat u de behuizing sluit. Draai vervolgens de wartels zorgvuldig vast zodat de afdichtingen om de kabelmantels sluiten. Voor netspanningsinstallaties adviseren wij montage door een vakbekwame installateur.

Wat is het verschil tussen IP68 en IP20 bij een kabelverbinder?

IP68 geeft aan dat een product bij correcte montage stofdicht is en bescherming biedt tegen onderdompeling in water onder gespecificeerde voorwaarden. IP20 geeft geen bescherming tegen water. Op de productpagina wordt deze LCB kabelverbinder als IP68 aangeboden, terwijl de algemene specificatietabel IP20 vermeldt. Deze tegenstrijdigheid moet worden gecorrigeerd voordat de definitieve beschermingsgraad als onafhankelijk bevestigd kan worden beschouwd.

Bestel de LCB waterdichte kabelverbinder 3-polig bij Ledlichtdiscounter.nl voor het aansluiten van geschikte kabels bij LED schijnwerpers, tuinverlichting en andere buiteninstallaties. Heeft u vragen over de benodigde aderdoorsnede, kabeldiameter of het juiste type kabelkoppeling? Wij helpen u graag bij het kiezen van passend installatiemateriaal.

Technische specificaties:

• Merk: LCB LED Europe B.V.

• Producttype: waterdichte rechte kabelverbinder

• Artikelnummer Ledlichtdiscounter: LCB375356

• EAN: 6097429375356

• Aantal polen: 3

• Aantal kabelingangen: 2

• Geschikt voor: 2- en 3-aderige kabels

• Toegestane aderdoorsnede volgens webshop: 0,5-1 mm²

• Toegestane buitenmanteldiameter volgens webshop: 4-8 mm

• Beschermingsgraad volgens productomschrijving: IP68

• Beschermingsgraad volgens specificatietabel: IP20, tegenstrijdige opgave

• Maximale stroom volgens productomschrijving: 9A

• Opgegeven spanningswaarde volgens productomschrijving: 450V

• Toepassing volgens webshop: 220-240V AC-installaties

• Aansluitmethode: interne schroefklemmen

• Uitvoering: rechte kabelverbinder

• Kleur: zwart

• Montage: kabelinvoer via wartels aan beide zijden

• Toepassing: elektrische kabelverbindingen bij binnen- en buitenverlichting

• Aanbevolen toepassing webshop: LED schijnwerpers buiten

• Omgevingstemperatuur volgens webshop: -20°C tot +40°C

• CE-aanduiding: vermeld op de webshop, verklaring niet afzonderlijk bevestigd

• RoHS-conformiteit: vermeld op de webshop, document niet afzonderlijk bevestigd

• Verpakkingseenheid: 1 kabelverbinder
