WAGO Verbindingsklem 221-413 - 3-voudig - 0,14-4mm² - 32A - 450V - Transparant - Met Hendels - 50 Stuks

WAGO 221-413 verbindingsklem 3-voudig voor elektrische installaties - 50 stuks

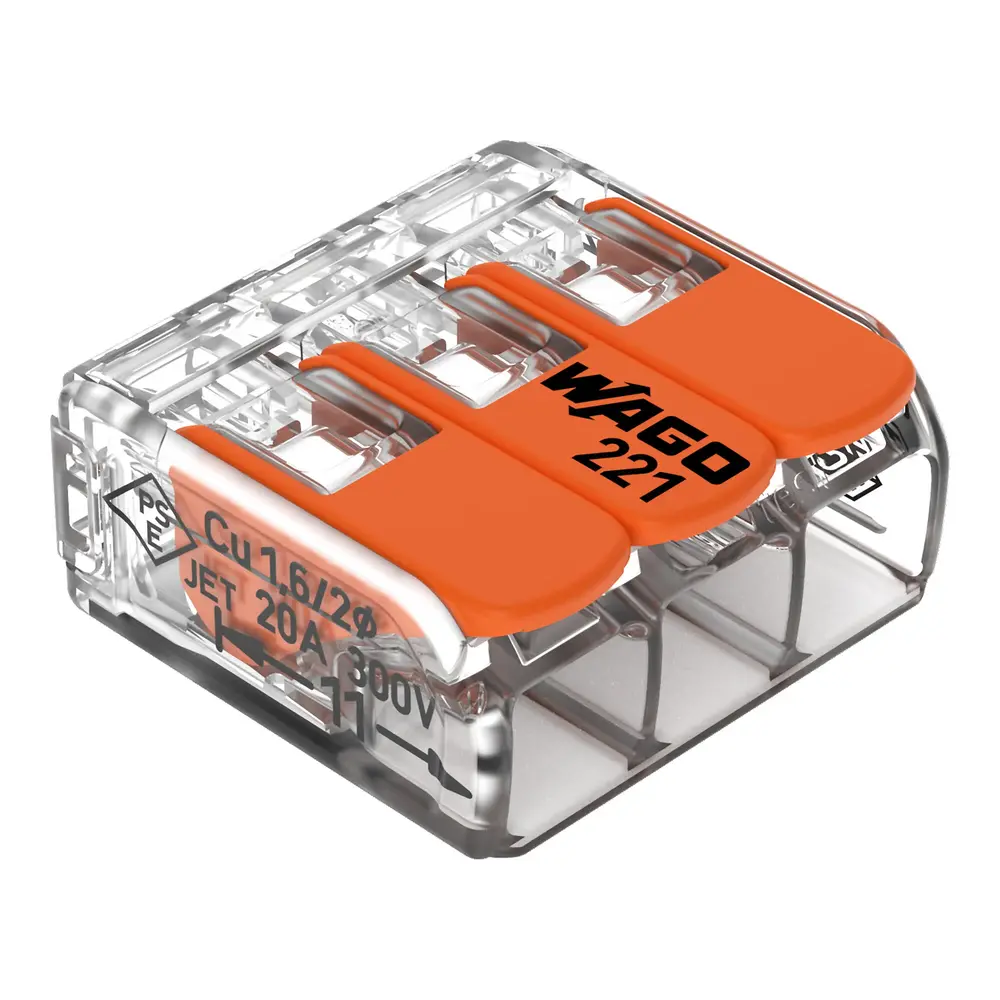

De WAGO 221-413 verbindingsklem is een compacte en gebruiksvriendelijke oplossing voor het verbinden van elektrische koperdraden. Dankzij de drie afzonderlijke aansluitopeningen en het praktische hendelsysteem kunnen zowel massieve als soepele geleiders eenvoudig worden aangesloten, zonder schroeven of speciaal aansluitgereedschap.

Deze originele WAGO lasklem behoort tot de populaire 221-serie en is ontworpen voor een snelle, betrouwbare en overzichtelijke elektrische verbinding. De transparante behuizing maakt het mogelijk om de positie van de aangesloten geleiders visueel te controleren, terwijl de oranje bedieningshendels zorgen voor eenvoudige montage en demontage.

Met een maximaal aansluitbereik van 4 mm², een nominale stroomsterkte van 32 ampère en een nominale spanning van 450 volt is de WAGO 221-413 geschikt voor uiteenlopende elektrische installaties binnen de toepasselijke specificaties.

De verbindingsklem wordt veel gebruikt voor het aansluiten van LED verlichting, plafondlampen, schakelingen en elektrische bedrading in geschikte lasdozen. Ook voor het aanpassen, uitbreiden en onderhouden van bestaande installaties is de WAGO 221-serie een praktische keuze.

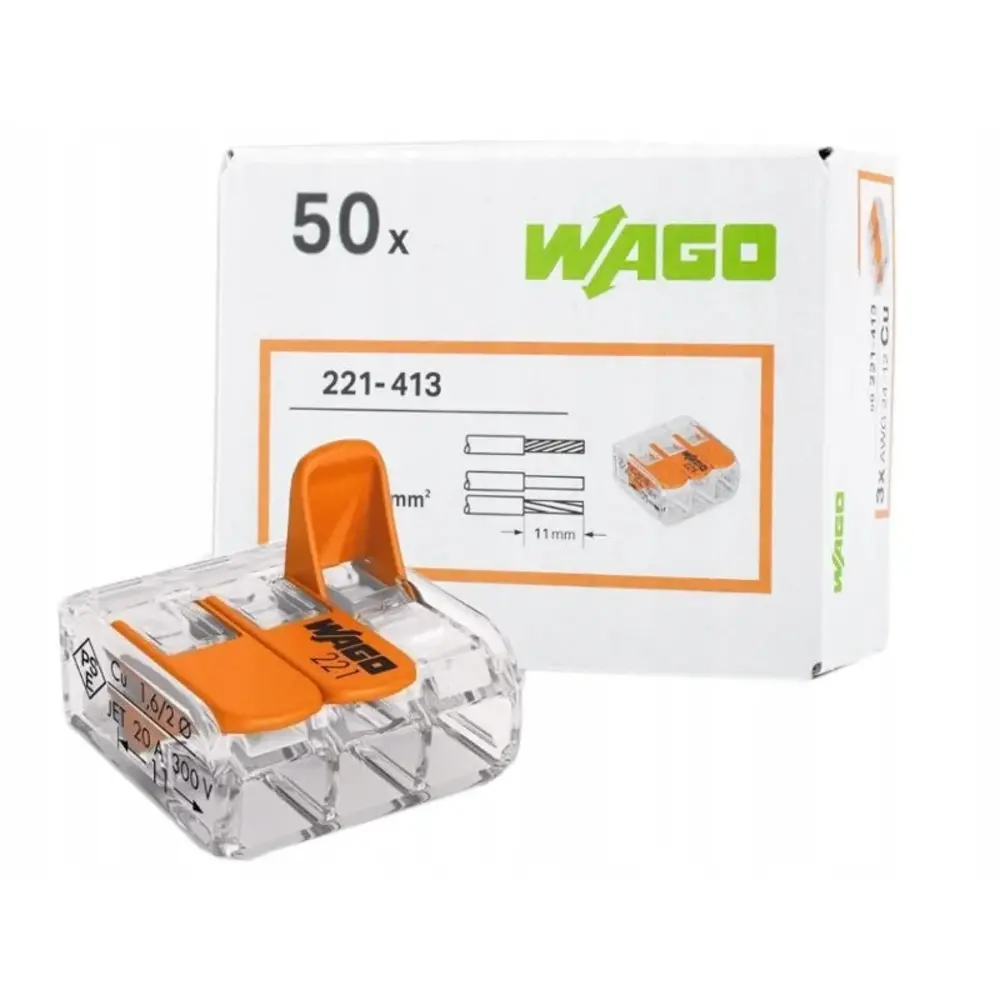

Wij leveren deze uitvoering in een voordeelverpakking van 50 stuks. Daarmee is het product bijzonder interessant voor elektriciens, installateurs, onderhoudsbedrijven en particuliere gebruikers die meerdere elektrische verbindingen willen maken.

Betrouwbare verbindingen met WAGO CAGE CLAMP veerklemtechnologie

De WAGO 221-413 maakt gebruik van de CAGE CLAMP veerklemtechnologie. Deze aansluittechniek houdt de geleider met een veermechanisme stevig op zijn plaats, zonder dat een schroefverbinding noodzakelijk is.

Een belangrijk voordeel hiervan is dat de verbinding snel kan worden gemaakt en later opnieuw geopend kan worden. Dit is vooral praktisch bij installatiewerkzaamheden waarbij meerdere draden moeten worden aangesloten of waarbij de bedrading achteraf moet worden aangepast.

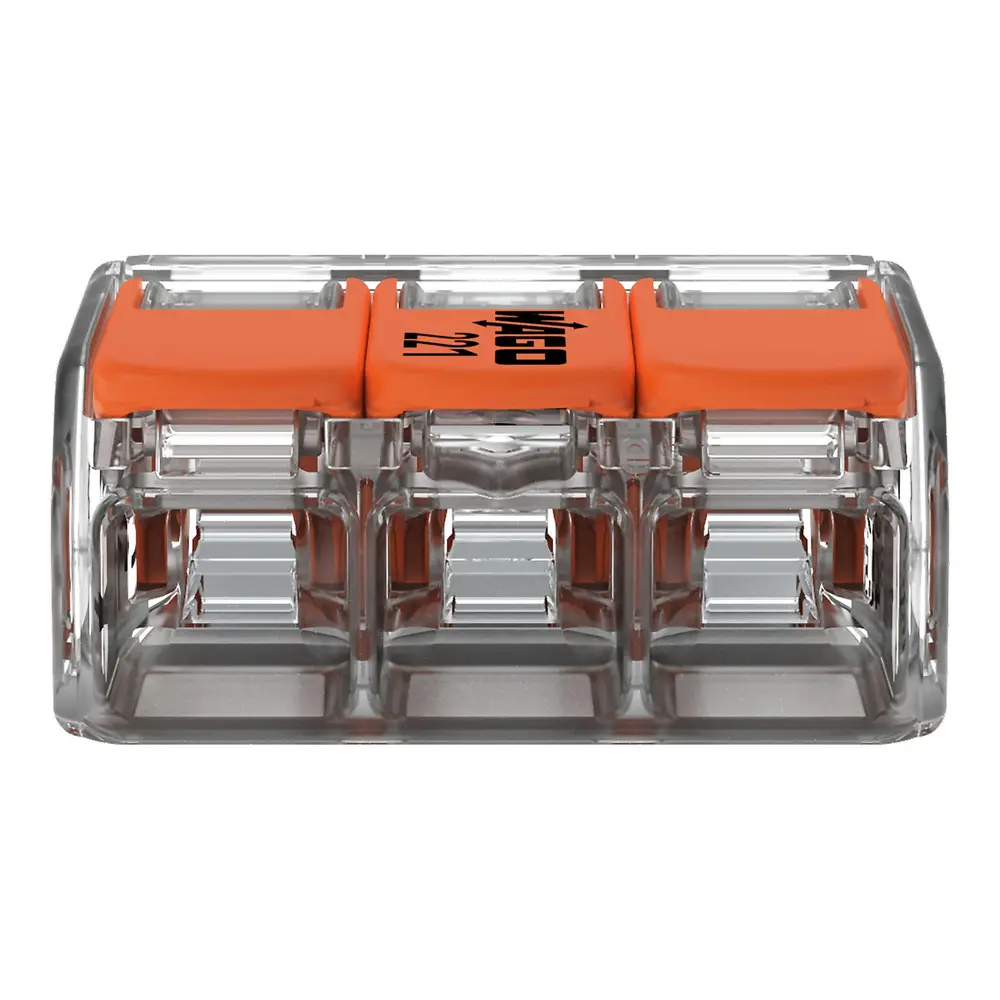

De WAGO verbindingsklem beschikt over drie aansluitopeningen die intern elektrisch met elkaar verbonden zijn. Hierdoor kunnen maximaal drie kopergeleiders van hetzelfde elektrische potentiaal met elkaar worden verbonden.

Voor massieve en meeraderige geleiders ondersteunt de klem een aansluitbereik van 0,2 tot 4 mm². Voor fijnaderige, soepele geleiders bedraagt het toegestane bereik 0,14 tot 4 mm².

Dit maakt de WAGO 221-413 geschikt voor uiteenlopende geleidertypen. Zo kan bijvoorbeeld een soepele aansluitdraad van een armatuur worden verbonden met een massieve installatiedraad, mits beide geleiders geschikt zijn voor de klem en de elektrische installatie correct is uitgevoerd.

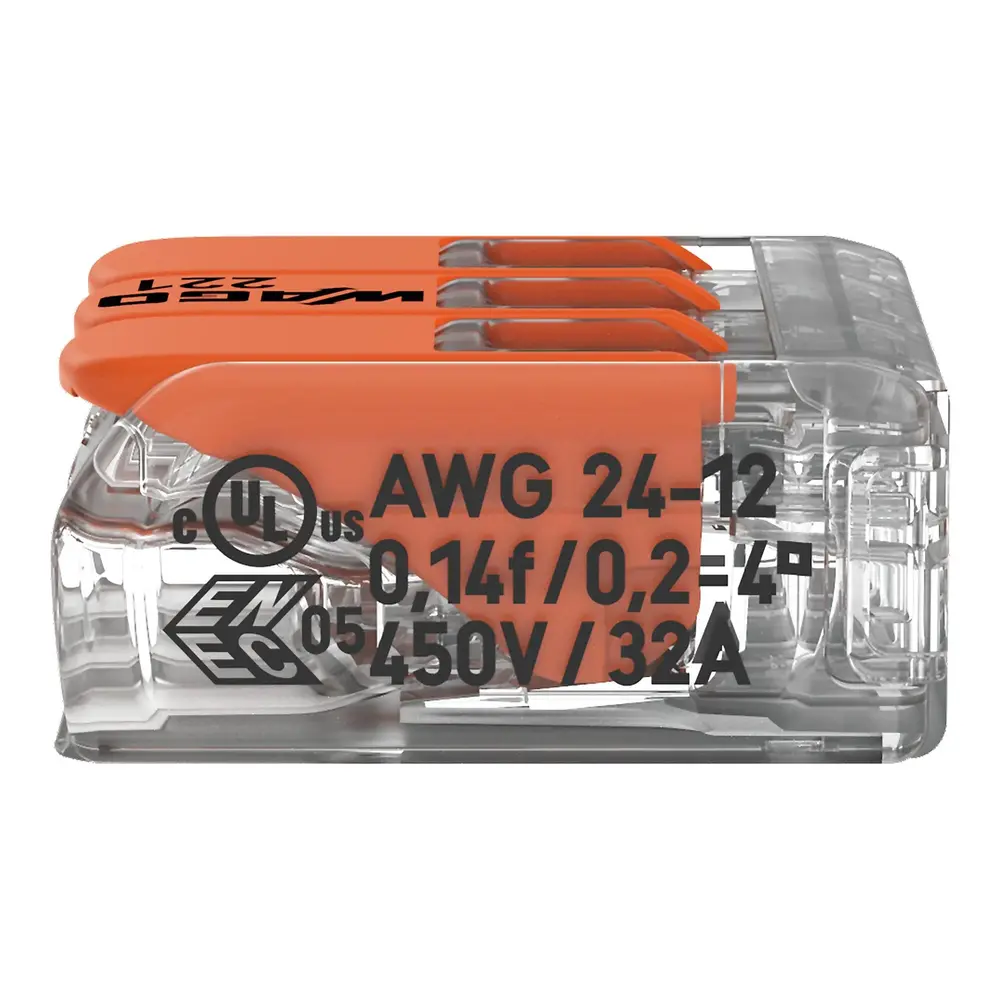

Met een nominale stroomsterkte van 32A en een nominale spanning van 450V volgens IEC/EN biedt de verbindingsklem voldoende aansluitcapaciteit voor veel gangbare installatietoepassingen. De werkelijke toegestane belasting wordt daarnaast bepaald door de aangesloten geleiders, de beveiliging en de toepasselijke installatievoorschriften.

De transparante behuizing draagt bij aan een overzichtelijke montage. Na het insteken van een draad kan worden gecontroleerd of de koperader voldoende ver in de klem is geplaatst. Hierdoor wordt het eenvoudiger om mogelijke aansluitfouten tijdig te herkennen.

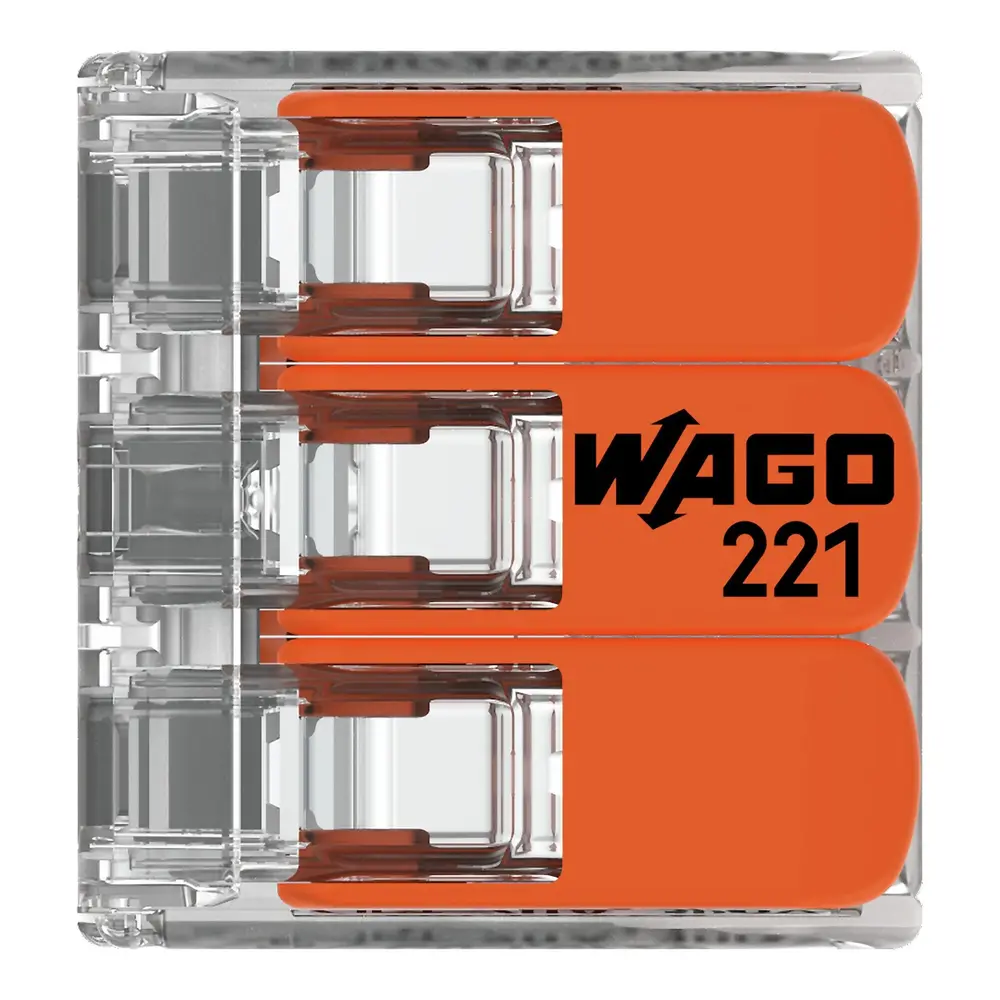

De oranje hendels bieden een duidelijk herkenbaar bedieningspunt. Door een hendel omhoog te bewegen wordt de aansluiting geopend. Na het plaatsen van de geleider wordt de hendel gesloten, waarna het veermechanisme de draad vastklemt.

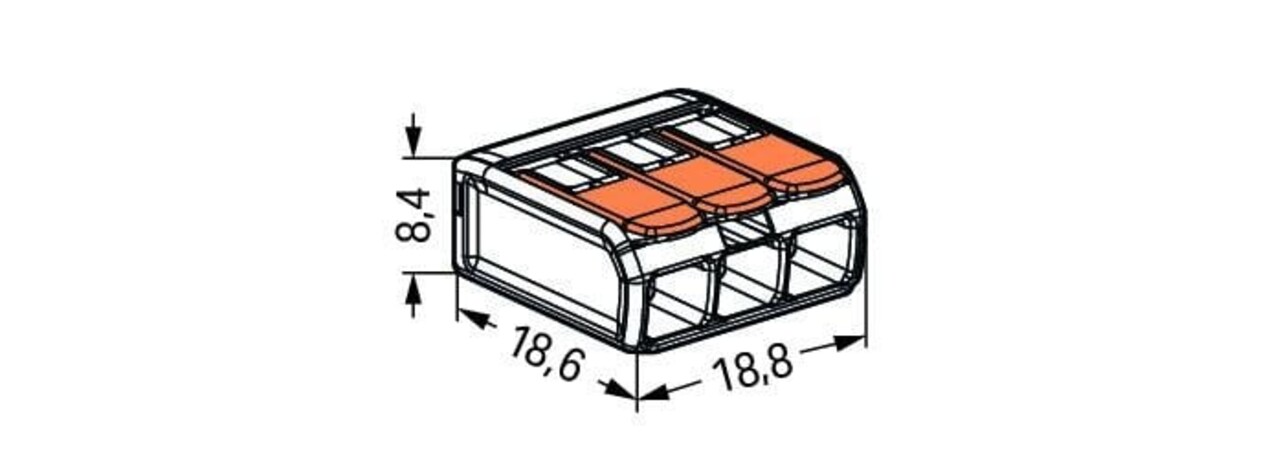

De WAGO 221-413 heeft compacte afmetingen van circa 18,6 x 18,3 x 8,15 mm. Hierdoor is de klem geschikt voor aansluitruimtes waar de beschikbare ruimte beperkt is.

De fabrikant geeft een maximale omgevingstemperatuur van 85°C aan volgens de T85-classificatie. Dit maakt de klem geschikt voor uiteenlopende professionele toepassingen, mits de volledige installatie binnen de toegestane bedrijfsomstandigheden blijft.

Door de combinatie van een compacte behuizing, herbruikbare hendels en ondersteuning voor verschillende geleidertypen biedt de WAGO 221-413 een praktische oplossing voor zowel nieuwe installaties als onderhoudswerkzaamheden.

Ideaal voor LED verlichting, lasdozen en professionele installatieprojecten

De WAGO 221-413 wordt veel toegepast bij het aansluiten en verbinden van elektrische bedrading. Dankzij de drie aansluitpunten is deze uitvoering bijzonder geschikt voor situaties waarin meerdere geleiders van hetzelfde elektrische potentiaal moeten worden samengebracht.

Bij LED verlichting kan de verbindingsklem bijvoorbeeld worden toegepast voor het aansluiten van voedingsdraden van LED armaturen, plafondlampen en geschikte LED drivers. Hierbij moet altijd worden gecontroleerd of de aansluitdraden en elektrische belasting binnen de specificaties van de klem vallen.

Ook in lasdozen, centraaldozen en andere geschikte elektrische aansluitbehuizingen biedt de WAGO 221-413 een overzichtelijke manier om elektrische verbindingen te realiseren.

Voor het aansluiten van een kabel met een fase- en nuldraad zijn twee afzonderlijke verbindingsklemmen nodig. De drie aansluitpunten van één WAGO 221-413 staan namelijk intern met elkaar in verbinding. Een fase-, nul- en aardgeleider mogen daarom niet gezamenlijk in dezelfde klem worden aangesloten.

De montage begint met het spanningsloos maken van de installatie. Vervolgens wordt de isolatie van iedere geleider over een lengte van 11 mm verwijderd.

Daarna wordt de oranje hendel geopend en wordt de gestripte koperader volledig in de aansluitopening geplaatst. Door de hendel te sluiten wordt de draad vastgeklemd. Controleer vervolgens of de geleider stevig vastzit en er geen ongeïsoleerd koper buiten de behuizing zichtbaar blijft.

Het gebruik van adereindhulzen is bij toegestane fijnaderige kopergeleiders niet standaard noodzakelijk. De CAGE CLAMP aansluiting is ontworpen om ook soepele geleiders rechtstreeks te kunnen klemmen. Wanneer adereindhulzen worden gebruikt, moeten deze voldoen aan de aansluitvoorwaarden van WAGO.

De WAGO 221-413 is herbruikbaar. Wanneer een elektrische verbinding moet worden aangepast, kan de hendel na het spanningsloos maken van de installatie opnieuw worden geopend. Hierdoor kan de geleider worden verwijderd of vervangen zonder de behuizing te beschadigen.

Voor een veilige installatie adviseren wij de verbindingsklemmen altijd in een geschikte elektrische aansluitbehuizing te gebruiken. De klemmen zijn niet bedoeld om zonder aanvullende bescherming als vrijliggende verbinding te worden toegepast.

Voor installateurs is de voordeelverpakking van 50 stuks interessant bij grotere werkzaamheden. Denk aan het vervangen van verlichting in een kantoorpand, het installeren van meerdere plafondarmaturen of het aanpassen van elektrische bedrading tijdens een renovatie.

Doordat iedere klem geschikt is voor drie geleiders, kan met één type verbindingsklem een groot aantal gangbare elektrische aansluitingen worden gerealiseerd. Dit helpt om het benodigde installatiemateriaal overzichtelijk te houden.

Naast deze 3-voudige uitvoering bestaat de WAGO 221-serie ook uit verbindingsklemmen met twee en vijf aansluitpunten. Hierdoor kan voor iedere situatie een passende uitvoering worden geselecteerd.

Bij Ledlichtdiscounter.nl bieden wij deze WAGO 221-413 aan per 50 stuks, zodat u direct beschikt over voldoende verbindingsklemmen voor uiteenlopende installatie- en onderhoudswerkzaamheden.

Veelgestelde vragen over de WAGO 221-413 verbindingsklem

Waarvoor wordt een WAGO 221-413 verbindingsklem gebruikt?

De WAGO 221-413 wordt gebruikt om maximaal drie elektrische kopergeleiders van hetzelfde potentiaal met elkaar te verbinden. De klem is geschikt voor verschillende typen massieve en soepele draden en wordt veel toegepast in lasdozen, bij verlichting en in andere elektrische installaties. Dankzij de bedieningshendels kunnen geleiders eenvoudig worden aangesloten en losgenomen.

Kan ik massieve en soepele elektriciteitsdraden combineren in één WAGO lasklem?

Ja, de WAGO 221-413 ondersteunt zowel massieve als soepele kopergeleiders. Voor massieve en meeraderige draden geldt een aansluitbereik van 0,2 tot 4 mm². Voor fijnaderige geleiders bedraagt dit 0,14 tot 4 mm². Verschillende toegestane geleidertypen kunnen in dezelfde klem worden aangesloten, mits de installatie voldoet aan de geldende voorschriften.

Hoeveel millimeter moet ik een draad strippen voor de WAGO 221-413?

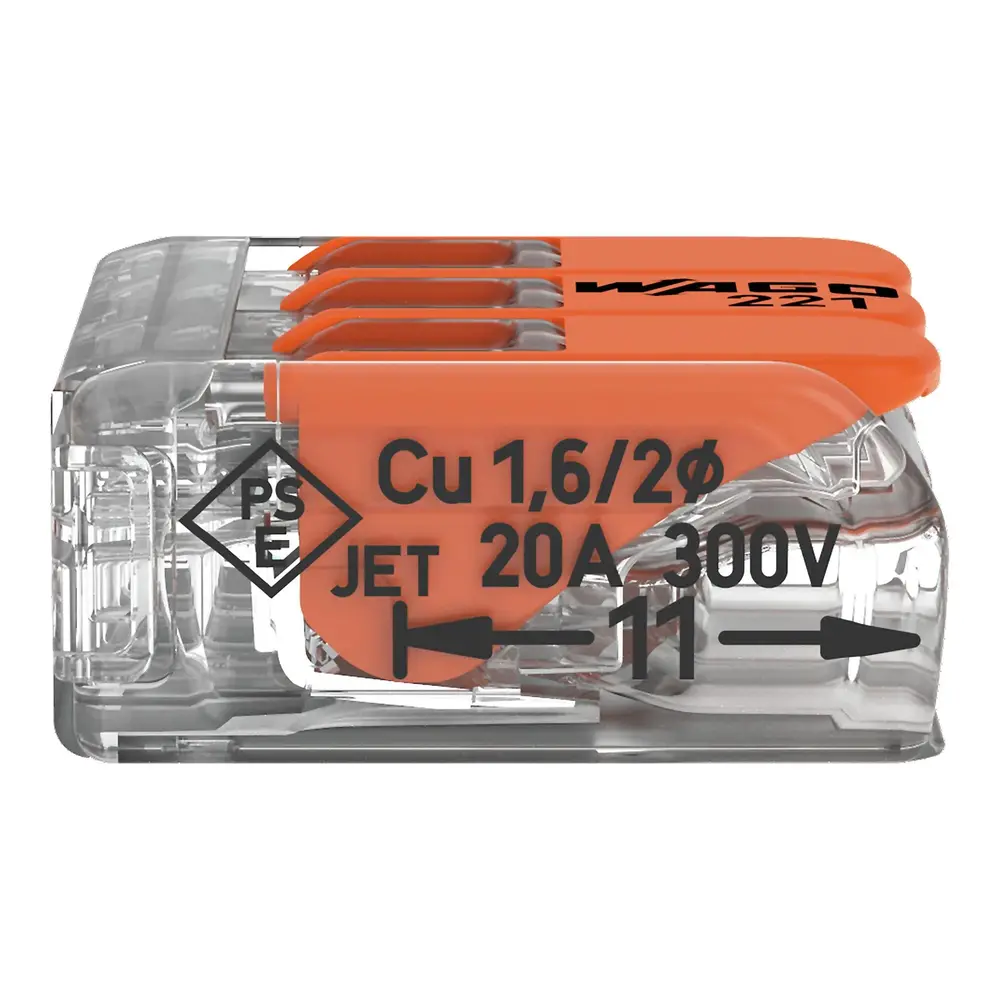

De voorgeschreven striplengte bedraagt 11 mm. Na het verwijderen van de isolatie opent u de oranje hendel en plaatst u de gestripte koperader volledig in de aansluitopening. Vervolgens sluit u de hendel. Controleer altijd of de draad stevig vastzit en of er geen blootliggend koper buiten de klem zichtbaar is.

Kan ik de WAGO 221-413 gebruiken voor het aansluiten van LED verlichting?

Ja, deze WAGO verbindingsklem is geschikt voor veel elektrische aansluitingen van LED verlichting, waaronder plafondlampen, inbouwspots en geschikte LED drivers. Controleer wel of de aansluitdraden, spanning en stroombelasting binnen de toegestane waarden vallen. Gebruik de klem in een geschikte aansluitbehuizing en volg de installatievoorschriften van het armatuur.

Wat is het verschil tussen de WAGO 221-412, 221-413 en 221-415?

Deze drie uitvoeringen behoren tot dezelfde WAGO 221-serie en verschillen voornamelijk in het aantal aansluitopeningen. De WAGO 221-412 heeft twee aansluitpunten, de WAGO 221-413 heeft drie aansluitpunten en de WAGO 221-415 beschikt over vijf aansluitpunten. Alle aansluitingen binnen één klem zijn elektrisch met elkaar verbonden. Kies de uitvoering op basis van het aantal geleiders dat u wilt samenvoegen.

Zijn de WAGO 221-413 verbindingsklemmen herbruikbaar?

Ja, de WAGO 221-413 is voorzien van herbruikbare bedieningshendels. Hierdoor kunnen geleiders na het spanningsloos maken van de installatie worden losgenomen en opnieuw worden aangesloten. Controleer vóór hergebruik of de behuizing en het klemmechanisme onbeschadigd zijn. Beschadigde verbindingsklemmen moeten worden vervangen.

Bestel de WAGO 221-413 verbindingsklemmen per 50 stuks bij Ledlichtdiscounter.nl en beschik over professioneel aansluitmateriaal voor uw elektrische installaties. Heeft u andere aantallen of een uitvoering met meer of minder aansluitpunten nodig? Wij helpen u graag bij het kiezen van de juiste WAGO lasklemmen.

Technische specificaties:

• Merk: WAGO

• Serie: 221

• Model: 221-413

• Producttype: verbindingsklem met hendels

• Artikelnummer Ledlichtdiscounter: WG808442

• EAN verpakking: 4050821808442

• Verpakkingseenheid: 50 stuks

• Aantal aansluitpunten per klem: 3

• Aantal elektrische potentialen per klem: 1

• Aansluittechniek: CAGE CLAMP

• Bediening: handmatige bedieningshendels

• Geschikt geleidermateriaal: koper

• Massieve geleiders: 0,2-4 mm²

• Meeraderige geleiders: 0,2-4 mm²

• Fijnaderige geleiders: 0,14-4 mm²

• Nominale geleiderdoorsnede: 4 mm²

• Nominale spanning: 450V volgens IEC/EN

• Nominale stroomsterkte: 32A volgens IEC/EN

• Nominale impulsspanning: 4 kV

• Overspanningscategorie: II

• Vervuilingsgraad: 2

• Striplengte: 11 mm

• Draadinvoer: zijdelings

• Behuizingskleur: transparant

• Kleur bedieningshendels: oranje

• Breedte: 18,6 mm

• Diepte: 18,3 mm

• Hoogte: 8,15 mm

• Gewicht per klem: circa 2,5 gram

• Maximale omgevingstemperatuur: 85°C (T85)

• Montage: in geschikte elektrische aansluitbehuizing

• Herbruikbaar: ja, via de bedieningshendels

• Geschikt voor verschillende geleidertypen: ja

• Meegeleverd: 50 WAGO 221-413 verbindingsklemmen
